分體式電磁流量計
- 型號：LDBE-50
- 優惠價：2500 元
電磁流量計
1 簡介
LDE系列智能電磁流量計是一種電磁感應式流量儀表，它由傳感器和智能信號轉換器組成。它能測量各類導電液體的體積流量，所測量的介質包括酸、堿、鹽等強腐蝕性液體,原水，冷卻水、紙漿、泥漿、煤漿、礦漿、糖漿、玉米漿、纖維漿、糧漿、石灰乳、雙氧水、海水、啤酒、麥汁、牛奶和各種飲料等導電液體及固液兩相液體。電磁流量計主要應用于石化、鋼鐵、電力、冶金、紡織、食品、制藥、造紙等行業及市政環保、水利等領域。
2 技術參數
|
公稱通徑（mm） （特殊規格可定制） |
管道式四氟襯里：DN10～DN1200 |
|
|
管道式橡膠襯里：DN40～DN1200 |
||
|
流動方向： |
正，反，凈流量 |
|
|
量程比： |
150：1 |
|
|
重復性誤差： |
測量值的±0.1% |
|
|
精度等級： |
管道式：0.2-0.5%級 |
|
|
被測介質溫度： |
普通橡膠襯里：－20～＋60℃ |
|
|
高溫橡膠襯里：－20～＋90℃ |
||
|
聚四氟乙稀襯里：－30～＋100℃ |
||
|
高溫型四氟襯里：－20～＋180℃ |
||
|
額定工作壓力： （高壓可定制） |
DN6－DN80：≤1.6MPa |
|
|
DN100－DN250：≤1.0MPa |
||
|
DN300－DN1200：≤0.6MPa |
||
|
流速范圍： |
0.1－15m/s |
|
|
電導率范圍： |
被測流體電導率≥5μs/cm |
|
|
電流輸出： |
負載電阻 |
0～10mA：0～1.5kΩ |
|
4～20mA：0～750 kΩ |
||
|
數字頻率輸出： |
輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極最大電流為250mA |
|
|
供電電源： |
AC220V、DC24V或3.6V電池 |
|
|
要求直管段長度 |
上游≥5DN，下游≥2DN |
|
|
連接方式： |
流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定 |
|
|
防爆等級： |
mdIIBT4 |
|
|
防護等級： |
IP65，特殊訂制最高可達IP68 |
|
|
環境溫度： |
－25～＋60℃ |
|
|
相對溫度： |
5%～95% |
|
|
消耗總功率： |
小于20W |
|
3 儀表選型
電磁流量計選型代碼
|
型號 |
說明 |
|||||||||
|
LDE — |
□ |
□ |
-□ |
□ |
□ |
□ |
□ |
□ |
-□ |
|
|
通徑 |
|
|
|
|
|
|
|
|
|
10-2200mm |
|
組合 |
S |
一體型 |
||||||||
|
L |
分體型 |
|||||||||
|
電極材料 |
M |
不銹鋼 |
||||||||
|
T |
Ti（鈦） |
|||||||||
|
D |
Ta（鉭） |
|||||||||
|
H |
哈氏合金 |
|||||||||
|
P |
Pt鉑 |
|||||||||
|
N |
Ni鎳 |
|||||||||
|
輸出方式 |
0 |
無輸出 |
||||||||
|
1 |
4-20mA/1-5KHz |
|||||||||
|
2 |
4-20mA |
|||||||||
|
襯里材料 |
X |
橡膠 |
||||||||
|
F |
聚四氟乙烯 |
|||||||||
|
P |
聚乙烯 |
|||||||||
|
J |
聚氨酯橡膠 |
|||||||||
|
就地顯示 |
0 |
無就地顯示 |
||||||||
|
1 |
就地顯示 |
|||||||||
|
通訊方式 |
0 |
無通訊 |
||||||||
|
1 |
RS485 |
|||||||||
|
2 |
RS232 |
|||||||||
|
3 |
Mobdus |
|||||||||
|
4 |
Hart |
|||||||||
|
接地 |
0 |
無接地環 |
||||||||
|
1 |
有接地環 |
|||||||||
|
2 |
有接地電極 |
|||||||||
|
上限流量 |
（n） |
上限流量（量程）m3/h |
||||||||

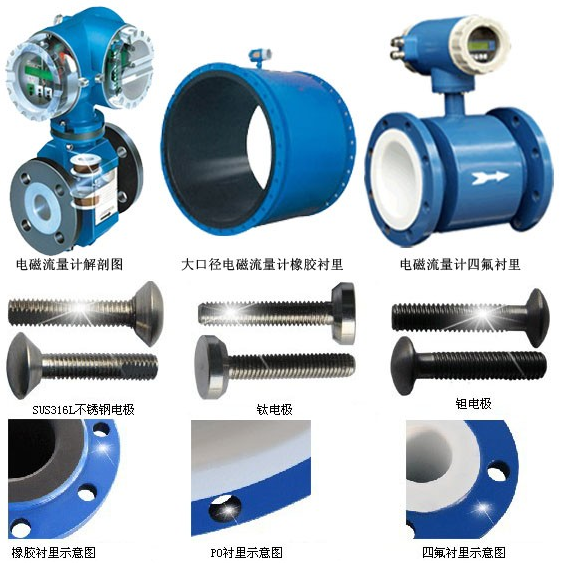

電磁流量計襯里的選擇
|
襯里材料 |
主要性能 |
適用范圍 |
|
氯丁橡膠 Neoprene |
耐磨性好，有極好的彈性，高扯斷力耐一般低濃度酸堿鹽介質的腐蝕，不耐氧化性介質的腐蝕。 |
<80°C，一般水，污水，泥漿，礦漿 |
|
聚氨酯橡膠 Polyurethane |
有極好的耐磨性能，耐酸堿性能略差。 |
<60°C，中性、強磨損的礦漿，煤漿、泥漿。 |
|
聚四氟乙烯 PTFE |
化學性能最穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水，濃堿和各種有機溶劑，不耐三氟化氯、高溫二氟化氧。 |
<180°C，濃酸、堿等強腐蝕性介質，衛生類介質。 |
|
F46 |
化學穩定性、電絕緣性、潤滑性、不粘性和不燃性與PTFE相仿，但F46材料強度、耐老化性、耐溫性能和低溫柔韌性優于PTFE。與金屬粘接性能好，耐磨性好于PTFE，具有較好 |
<180°C，鹽酸、硫酸、王水和強氧化劑等，衛生類介質 |
電磁流量計電極材料的選擇
|
材質 |
耐腐蝕性能 |
|
316L |
對于硝酸、室溫下<5%的硫酸，沸騰的磷酸、堿溶液；在一定壓力下的亞硫酸、海水、醋酸等介質有較強的耐腐蝕性。 |
|
哈氏合金HB |
耐沸點下一切濃度的鹽酸、硫酸、氫氟酸有機酸等非氧化性酸、堿、非氯化性鹽酸。 |
|
哈氏合金HC |
耐氧化性酸如：硝酸、混酸或鉻酸與硫酸的混合物及氧化性鹽類、海水 |
|
鈦 |
能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硝酸）、有機酸、堿等的腐蝕，不耐較純的還原性酸（硫酸、鹽酸）的腐蝕，但如酸中含有氧化劑（如硝酸和含有Fe、Cu離子的介質）時則腐蝕大為降低。 |
|
鉭 |
具有優良的耐腐蝕性和玻璃很相似，除了氫氟酸、濃硫酸外，幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸和175°C以下的硫酸）的腐蝕，在堿中不耐腐蝕。 |
電磁流量計口徑及量程的選擇
|
公稱通徑(mm) |
可測量流量范圍（m3/h） |
有效測量流量范圍（m3/h） |
公稱通徑(mm) |
可測量流量范圍（m3/h） |
有效測量流量范圍（m3/h） |
|
10 |
0.0142～3.3912 |
0.0848～2.826 |
300 |
12.717～3052 |
76.302～2543 |
|
15 |
0.0318～7.6302 |
0.1908～6.3585 |
350 |
17.31～4154 |
103.86～3461 |
|
20 |
0.0566～13.5648 |
0.3392～11.304 |
400 |
22.61～5425 |
135.65～4521 |
|
25 |
0.0883～21.195 |
0.5298～17.6625 |
450 |
28.62～6867 |
171.68～5722 |
|
32 |
0.1447～34.7258 |
0.8682～29.9382 |
500 |
35.33～8478 |
211.95～7065 |
|
40 |
0.2261～54.2592 |
1.3565～45.216 |
600 |
50.87～12208 |
305.2～10173 |
|
50 |
0.3533～84.78 |
2.1195～70.65 |
700 |
69.24～16616 |
415.4～13847 |
|
65 |
0.5970～143.28 |
3.5819～119.39 |
800 |
90.44～21703 |
542.6～18086 |
|
80 |
0.9044～217.03 |
5.4259～180.86 |
900 |
114.46～27468 |
686.7～22890 |
|
100 |
1.413 ～339.12 |
8.478～282.6 |
1000 |
141.3～33912 |
847.8～28260 |
|
125 |
2.2079～529.87 |
13.2468～441.56 |
1200 |
203.5～48833 |
1221～40694 |
|
150 |
3.1793～763 |
19.0755～635.85 |
1400 |
277～66467 |
1662～55389 |
|
200 |
5.652～1356 |
33.912～1130.4 |
1600 |
361.8～86814 |
2171～72345 |
|
250 |
8.8313～2119 |
52.9875～1766 |
1800 |
457.9～109874 |
2747～91562 |
